HALT测试方法 (高加速寿命试验)
作 者 : 本站编辑 来 源 : 本站 浏览量 :





序号
测试项目
1 低温应力步进试验
2 高温应力步进试验
3 快速温变循环试验
4 振动步进应力试验
5 综合应力试验(快速温变循环+振动步进应力)

1.目的

通过系统地施加工作应力和逐步增大的环境应力,来激发产品故障,暴露产品设计中的薄弱环节,为开发人员改进产品设计方案提供依据,以对产品设计缺陷进行及时的修正,并为HASS的应力类型和应力量级的选择提供依据。

2.HALT设备(QualmarkTyphoon 3.0)

· 温度范围:-100°C~200°C

· 温度变化率:最大60°C /min

· 振动频率:2 – 10000 Hz

· 加速度:最大70Grms

· 振动台尺寸:914 X 914mm

· 最大载重:200 kg

3.试验样品

试验样品一般不少于3个(除非客户另有相关规范规定)

4.HALT试验(高加速寿命试验)

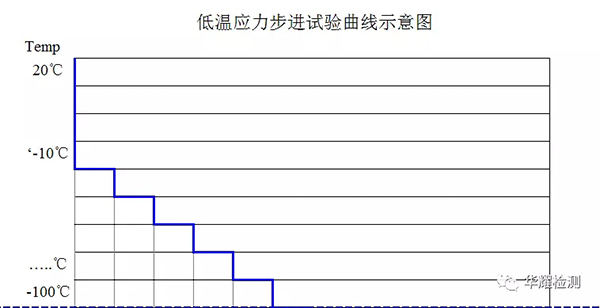

4.1低温应力步进试验

低温步进试验步骤:

a)以20℃温度点为起始温度,开始测试.

b)以一定的温度步进进行降温.推荐温度步进值为10℃,或按相关规定确定.

c)温度阶梯持续时间应合适,应使试验样品各测量部位的温度达到稳定.推荐阶梯持续时间为试验样品各测量部位的温度达到稳定后10min,或按相关规范确定.性能测试一般在试验样品各测量部位的温度达到稳定后进行,也可在整个试验过程中都进行.

d)重复步骤b和c,确定试验样品的低温工作极限.

e)继续步进应力试验,直至确定试验样品的低温破坏极限.

试验过程中,如果试验温度达到了预期目标值(相关规范提出的试验温度值),试验可终止.

f)测试过程中被测物所产生的任何异常状态进行记录.

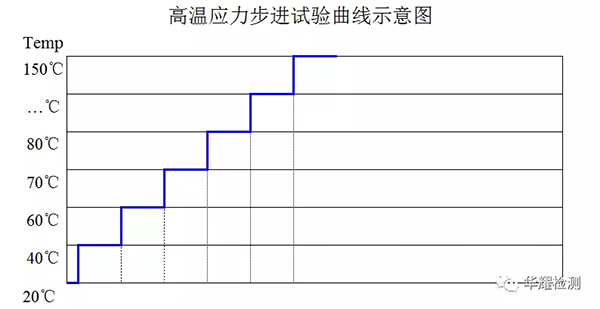

4.2高温应力步进试验





高温步进试验步骤:

a)以20℃温度点为起始温度,开始测试.

b)以一定的温度步进进行升温.推荐温度步进值10℃,或按相关规定确定.

c)温度阶梯持续时间应合适,应使试验样品各测量部位的温度达到稳定.推荐阶梯持续时间为试验样品各测量部位的温度达到稳定后10min,或按相关规范确定.性能测试一般在试验样品各测量部位的温度达到稳定后进行,也可在整个试验过程中都进行.

d)重复步骤b和c,确定试验样品的高温工作极限.

e)继续步进应力试验,直至确定试验样品的高温破坏极限.

试验过程中,如果试验温度达到了预期目标值(相关规范提出的试验温度值),试验可终止.

f)测试过程中被测物所产生的任何异常状态进行记录.

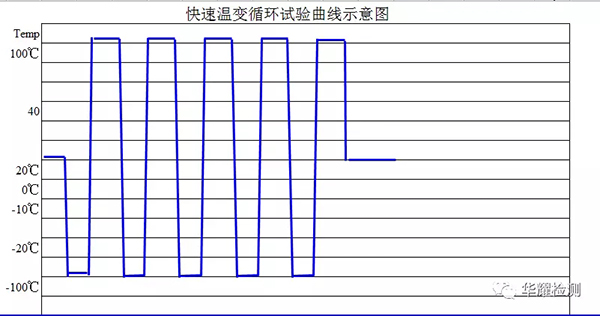

4.3快速温变循环试验

a)确定高温温度值和低温温度值.

b)以一定的温度变化速率进行温度循环试验.推荐温度变化速率为40℃/min~60 ℃/min,或按相关规范确定.

c)在高,低温温度值的持续时间应合适,应使试验样品各测量部位的温度达到稳定.推荐阶梯持续时间为试验样品各测量部位的温度达到稳定后10min,或按相关规范确定.性能测试一般在试验样品各测量部位的温度达到稳定后进行,也可在整个试验过程中都进行.

d)除非相关规范另有规定,试验应进行6个循环.

e)测试过程中被测物所产生的任何异常状态进行记录.

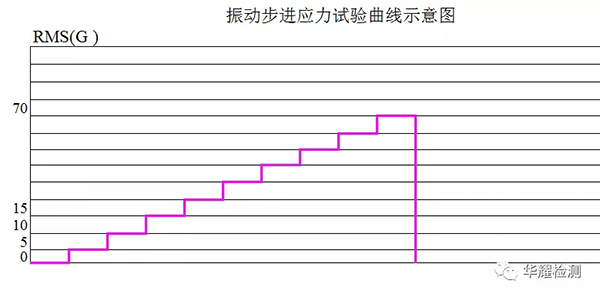

4.4振动步进应力试验

振动步进应力步骤:

a)确定起始振动量级和步进值,开始试验.推荐起始振动量级为5Grms,步进值为5Grms,或按相关规范确定.

b)先以设定的振动量级进行耐久振动,振动时间为10min,或按相关规范确定;接着在振动持续状态中进行性能测试.试验样品在该振动量级的振动持续时间,至少包括耐久振动及完成一次性能测试所需的时间.

c)以步进值增加振动量级.

d)重复步骤b和c,确定试验样品的振动工作极限.

e)继续步进应力试验,直至确定试验样品的振动破坏极限.

试验过程中,若振动量级达到了预期目标值(相关规范提出的试验振动量级),试验可终止.

f)测试过程中被测物所产生的任何异常状态进行记录.

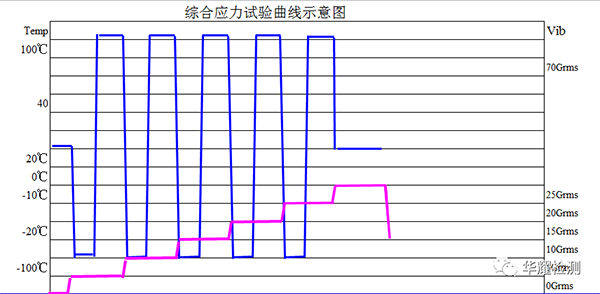

4.5综合应力试验(快速温变循环+振动步进应力)

综合应力试验步骤:

a)使用先前的快速温变循环条件及温变率,或按相关规范确定.

b)起始振动量级取为5Grms开始,此后在每个温度循环周期中振动量级递增,步进值为5Grms, 或按相关规范确定.

c)进行综合试验,最高及最低温度持续10min,或按相关规范确定.都应进行性能测试;也可在整个试验过程中都进行性能测试.

d)试验应进行6个温度循环, 或按相关规范确定.

e)测试过程中被测物所产生的任何异常状态进行记录.
